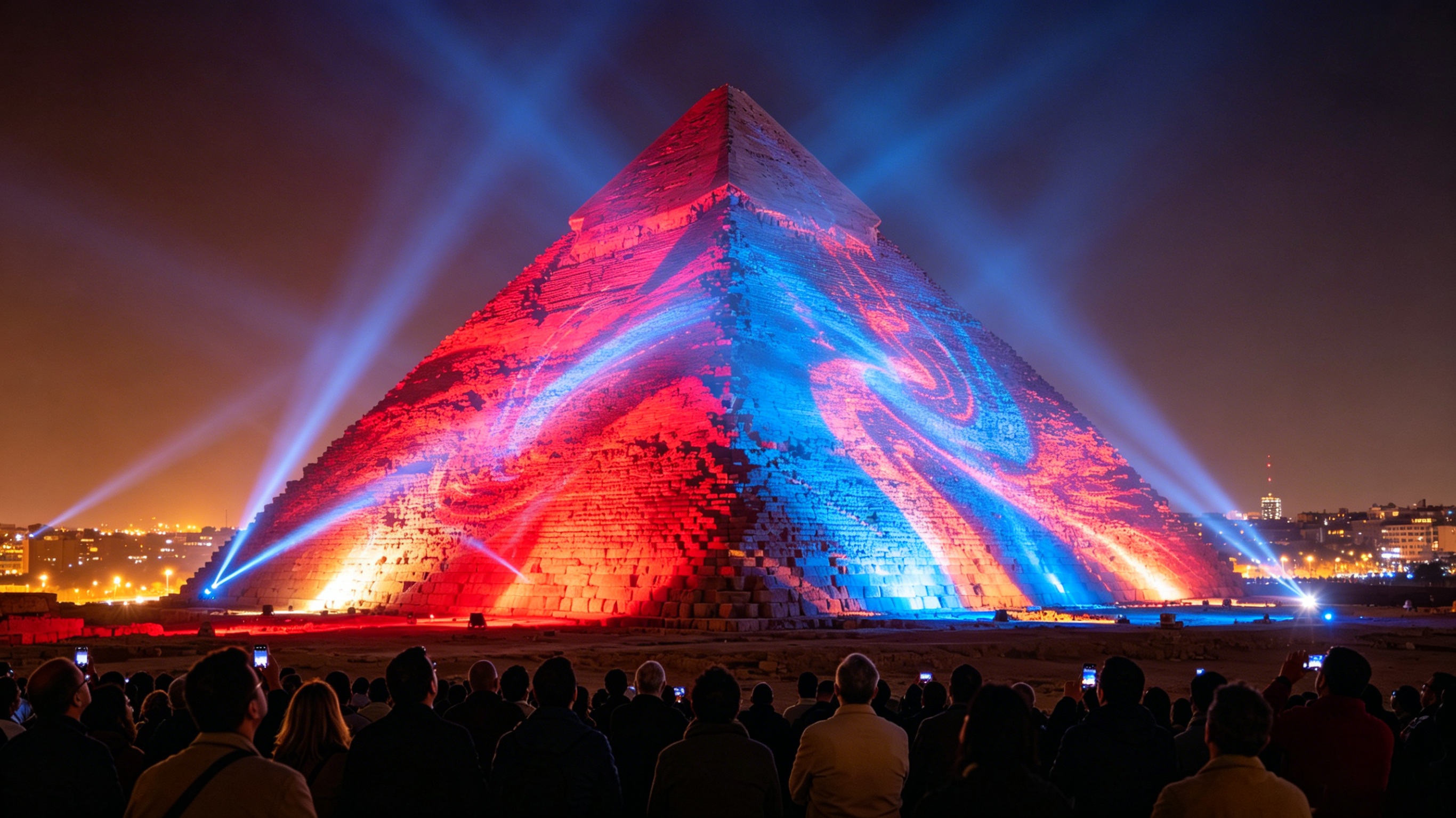

까다로운 전문 무대 조명 세계에서 야외 페스티벌, 콘서트 투어 및 대규모 건축 설치를 위해 배치된 조명 기구는 매일 쏟아지는 폭우, 극한의 습도, 치솟는 열기 및 마모성 먼지를 견딜 수 있을 것으로 예상됩니다. IP65 또는 IP66 등급은 이 경기장에 입장하는 모든 설비의 표준 입장권이 되었습니다. 그러나 실외 엔터테인먼트 조명 전문 제조업체로서 우리는 생산 팀과 조명 설계자로부터 다음과 같은 동일한 불만을 지속적으로 듣습니다. '조명이 비를 막아주었지만 단 한 시즌만 지나면 출력이 눈에 띄게 떨어졌습니다.' 또는 '렌즈 내부에 완고한 안개가 있어 빔 품질을 손상시킵니다.' 이러한 시나리오는 모든 조명 기술 엔지니어가 고민해야 하는 중요한 진실을 드러냅니다. 액체 물을 차단하는 것은 단지 첫 번째 단계에 불과합니다. 전문 조명기구의 진정한 척도는 전체 조명 수명에 걸쳐 안정적인 출력과 타협하지 않는 발광 효율을 제공하는 능력입니다.
실외 방수 설비의 장기간 안정적인 조명 출력에 대한 위협은 직접적인 폭우로 인해 발생하지 않습니다. 이는 밀봉된 하우징 내부를 악화시키는 두 가지 서로 연결된 만성적 조건, 즉 전력 저하 및 루멘 감가상각을 유발하는 열 병목 현상과 광학 장치와 전자 장치를 모두 부식시키는 내부 응결로 인해 발생합니다.
엔터테인먼트 조명에 사용되는 LED 광원은 전기 에너지의 약 35~45%만 가시광선으로 변환합니다. 나머지는 열이 됩니다. 고정 장치를 방수 처리하는 씰은 자연적인 공기 대류도 제거하여 모든 열이 섀시를 통해 수동적으로 소산되도록 합니다. 이 열이 충분히 신속하게 추출되지 않으면 LED 접합 온도가 급격히 상승합니다. 그 결과로 발생하는 손상은 계단식 고장입니다. 가장 즉각적인 효과는 발광 효율의 저하입니다. 일반적인 고전력 백색 또는 컬러 LED의 경우 접합 온도가 10°C 상승할 때마다 광 출력이 1%~3%씩 감소할 수 있습니다. 동시에 드라이버의 열 보호 회로는 드라이브 전류를 적극적으로 줄여 치명적인 오류를 방지합니다. 콘서트 순회 무대에서 이는 가장 필요할 때, 즉 영향력이 큰 전체 출력 큐 동안 정확하게 밝기가 희미해지는 조명기로 해석됩니다. 더 깊고 교활한 손상은 되돌릴 수 없는 루멘 감가 상각입니다. 만성적인 고온 작동은 LED 칩과 형광체 층의 열화를 가속화하여 단 몇 백 시간 만에 영구적인 색상 변화, 렌더링 지수 드리프트 및 복구 불가능한 전체 밝기 손실을 유발합니다. 정확한 색상 일치에 의존하는 조명 디자인의 경우 이는 용납할 수 없는 실패입니다.

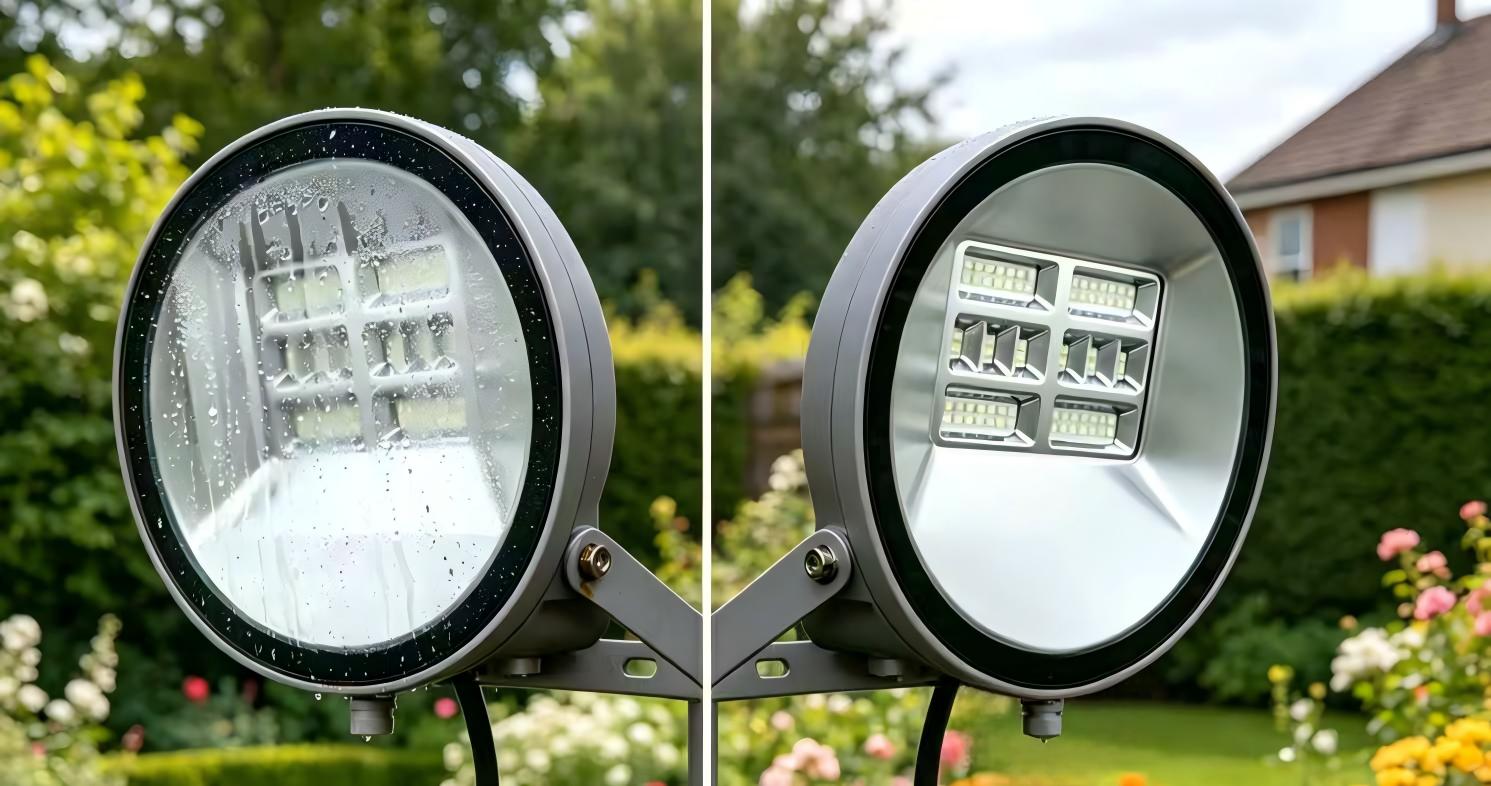

열이 느리고 성능을 저하시키는 요인이라면 결로 현상은 예측할 수 없는 심각한 부상입니다. 간헐적인 작동으로 인한 '호흡 효과'와 함께 낮과 밤 사이의 급격한 온도 변화는 습기가 많은 공기를 밀봉된 하우징으로 적극적으로 끌어옵니다. 내부 광학 표면(렌즈, 반사경, 고보)의 온도가 공기의 이슬점 아래로 떨어지면 수증기가 미세한 안개 같은 필름으로 응결됩니다. 이 레이어는 빔 전송의 10~30%를 즉시 훔칠 수 있으며 투영의 선명도를 파괴하여 선명한 고보 패턴을 흐릿한 그림자로 바꿉니다. 정교하게 제작된 조명 디자인의 경우 이는 시각적 재앙입니다.
파괴는 광학 장치에서 끝나지 않습니다. 회로 기판, 커넥터 및 LED 핀에 침전된 미세 물방울은 전기화학적 부식의 시작점입니다. 이로 인해 누설 전류, 간헐적인 단락, 혼란스러운 DMX 신호 오류가 발생하여 중요한 순간에 제작팀이 좌절감을 느낄 수 있습니다. 결로가 반복적으로 발생하면 부식이 확산되어 한때 신뢰할 수 있었던 설비가 조명 수명이 크게 단축되는 영구적으로 손상된 자산으로 발전합니다.
이러한 문제를 해결하려면 방수 설비 내부의 물리적 현실을 명확하게 볼 필요가 있습니다.
일반적인 열 설계 경로

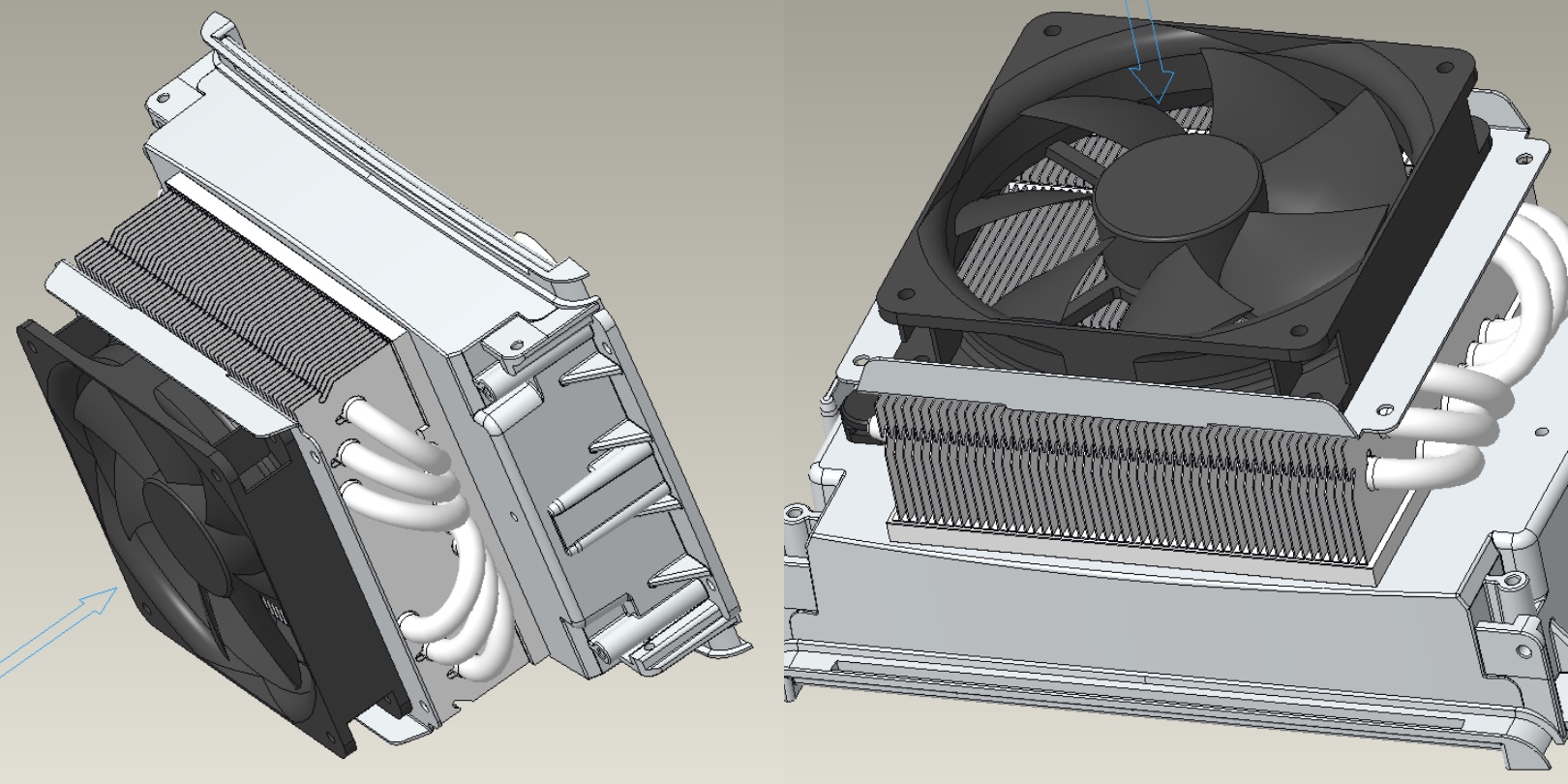

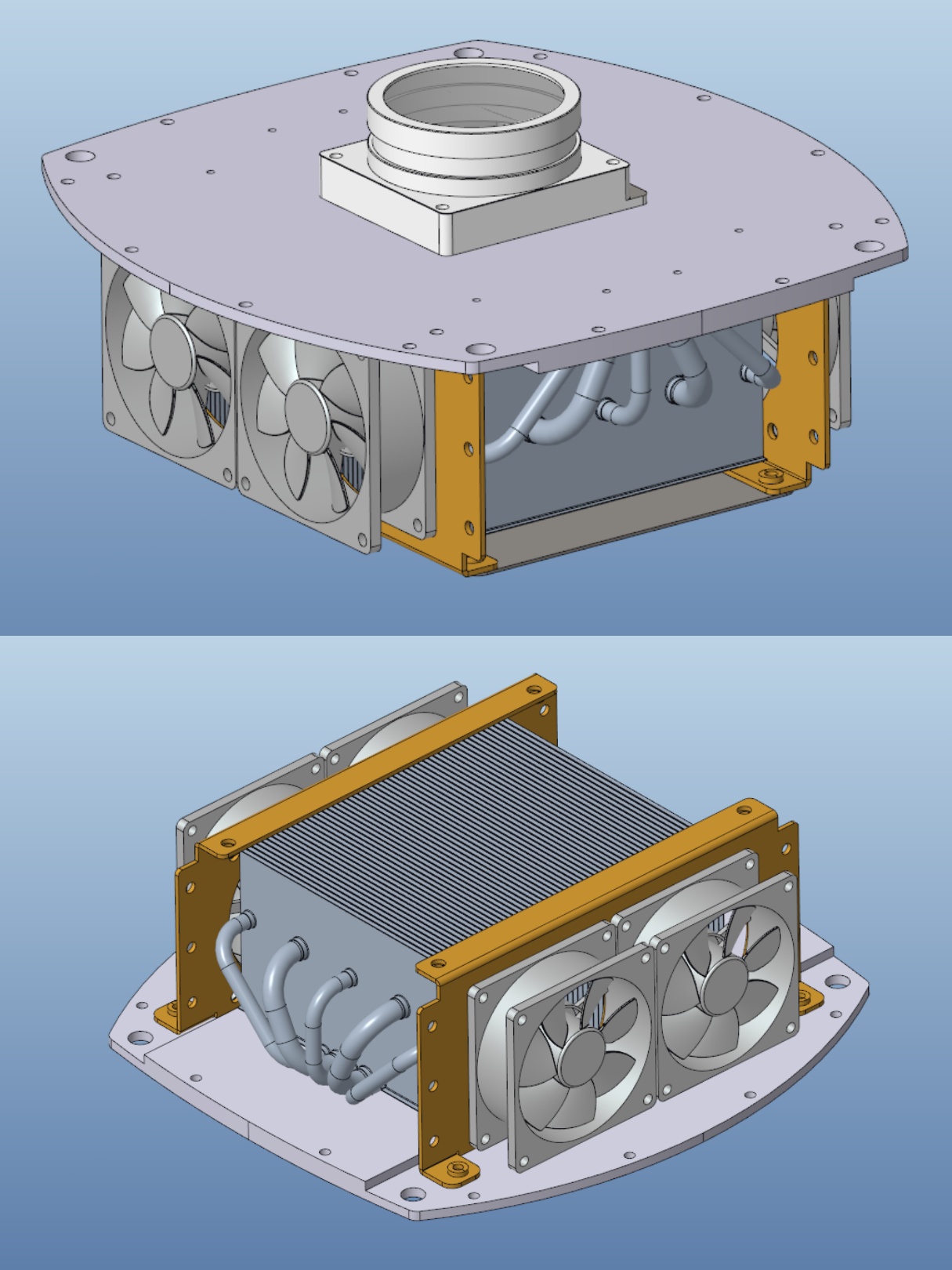

오늘날의 실외 무대 조명은 일반적으로 일체형 다이캐스트 알루미늄 하우징에 의존하며, 종종 구리 히트 파이프 또는 증기 챔버로 강화되어 소스에서 대형 냉각 핀으로 열을 빠르게 확산시킵니다. 일부 고출력 무빙 헤드에는 내부 순환 팬이 추가되어 밀봉된 공기를 휘젓고 과열점을 줄입니다. 이러한 시스템의 치명적인 결함은 핀 면적이 부족하거나 열 인터페이스 재료가 저하되거나 외부 주변 온도가 급등할 때 나타납니다. 열은 탈출 경로가 없으며 고정 장치는 열 포화 상태가 되어 모든 전자 및 광학 부품이 최악의 조건에서 작동하게 됩니다.
결로의 진정한 메커니즘 — '호흡' 함정

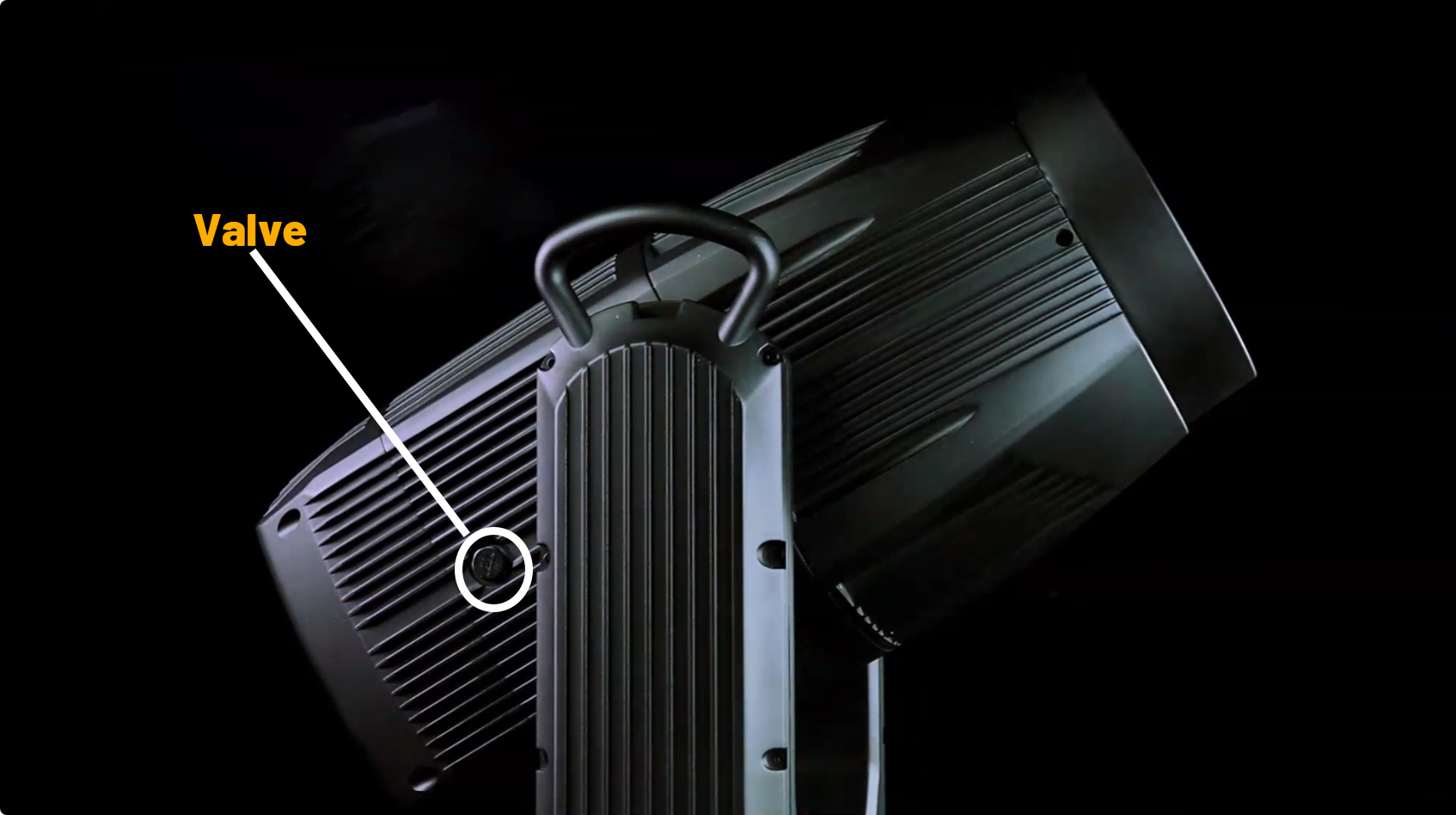

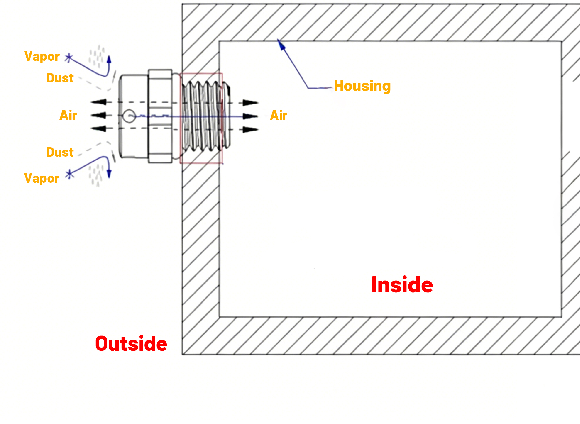

일반적인 오해는 밀봉된 고정 장치의 내부가 건조하다는 것입니다. 현실은 그 반대인데, 많은 조명 기술 엔지니어들이 그 이유를 알고 놀라고 있습니다. 조명의 전원을 켜면 내부 공기가 가열되고 팽창하여 나사산 틈과 방수 역방향 밸브를 통해 배출됩니다. 공연이 끝난 후 냉각되면 내부에 음압이 형성되어 주변 공기를 다시 빨아들입니다. 이 '호흡' 과정은 단지 압력을 균등하게 하는 것이 아닙니다. 그것은 적극적으로 수증기를 끌어당깁니다. 방수 밸브의 ePTFE(expanded Poly Tetra Fluoro Ethylen) 멤브레인은 액체 물을 차단하는 성능이 뛰어나지만 수증기 분자는 투과하여 수분 축적을 위한 일방향 경로를 만듭니다. 이러한 외부 유입은 두 번째 내부 소스와 결합됩니다. 제조 과정에서 PCB, 배선 및 구조 구성 요소에 의해 흡수된 추적 수분은 초기 고온 작동 중에 구워집니다. 이제 젖은 베이스라인과 지속적인 습도 유입을 갖춘 밀폐된 챔버가 생겼습니다. 야외 축제 무대에 갑자기 비가 내린 후 습한 밤, 내부 결로 현상은 가능성이 아니라 거의 확실해집니다. 일단 나타나면 손상의 순환이 시작됩니다.
광범위한 현장 고장 분석 및 R&D를 바탕으로 우리는 정말 훌륭한 실외 방수 무대 조명 기구가 열 관리, 습도 제어 및 구조적 배수를 하나의 통합 시스템으로 처리해야 한다는 사실을 발견했습니다. 다음 네 가지 설계 및 프로세스 원칙은 수년 동안 높은 출력을 유지하는 고정 장치의 핵심을 형성합니다.
1. 배수 및 방열을 위한 통합 구조 설계

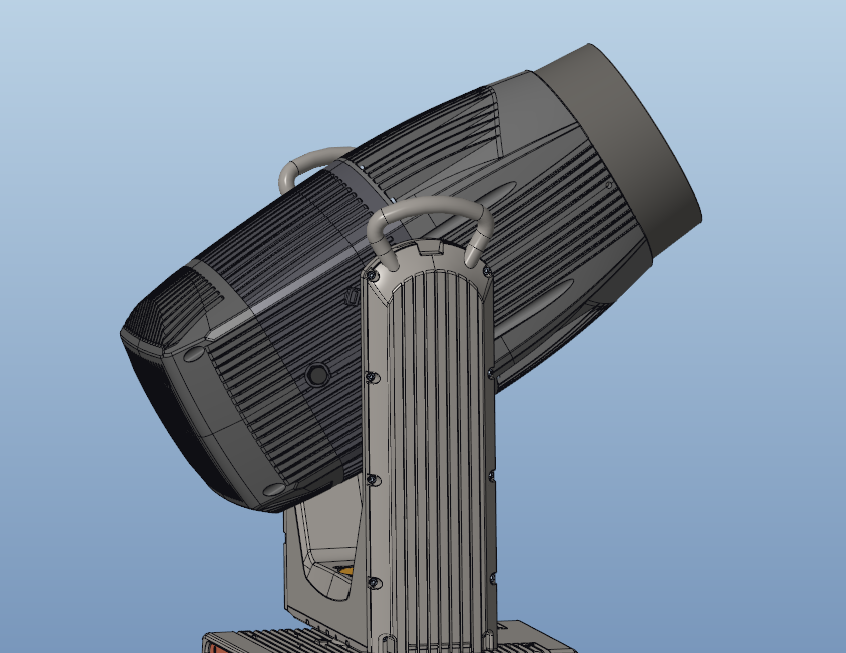

접근 방식은 기계 설계 단계에서 시작됩니다. 냉각 핀은 모든 전자 장치에서 멀리 떨어진 지정된 배수 지점으로 미량의 물이나 내부 응축수를 직접 유도하기 위해 베이스에 통합 채널이 있는 수직 방향이어야 합니다. 하우징 상단은 오목한 함몰을 피해야 하고, 밀봉면은 각진 방수 립을 사용해야 하며, 모든 내부 PCB와 커넥터는 종종 소수성 코팅의 도움을 받아 캐비티의 가장 낮은 지점보다 훨씬 위에 위치해야 합니다. 잘 실행된 배수 설계는 결로 위험을 낮추는 것만이 아닙니다. 또한 수막이 중요한 열 경로를 차단하는 것을 방지합니다.

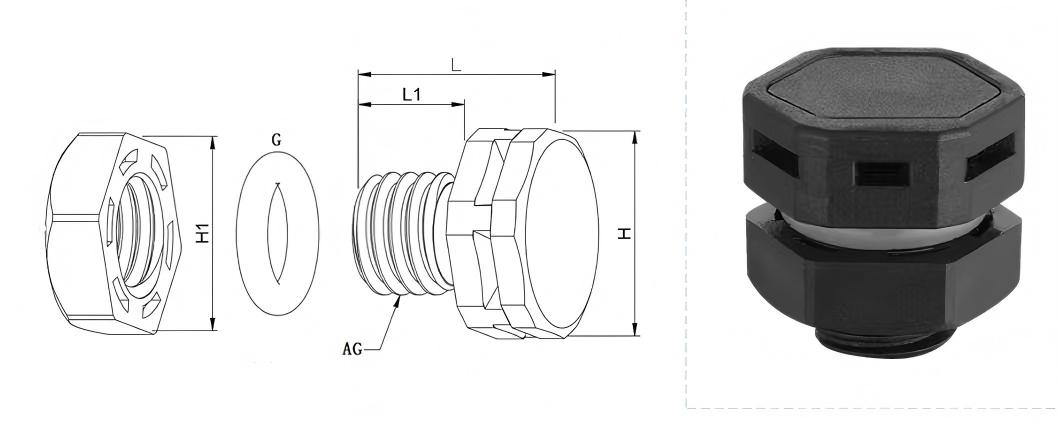

2. 과학적으로 일치하는 통기성 무방향 밸브 — 정확한 '호흡 관리'
방수 밸브의 공기 흐름 속도는 '큰 것이 좋다' 결정이 아닙니다. 이는 설비의 내부 용적, 최대 작동 온도 및 예상되는 환경 온도 변화와 정확히 일치해야 합니다. 통풍구의 용량이 너무 낮으면 급속 냉각 중 강한 부압으로 인해 씰이 피로해지고 말 그대로 습기를 빨아들일 수 있습니다. 너무 높으면 조명기구에 과도한 환기가 발생하여 며칠 안에 습한 공기가 넘치고 내부 건조제가 포화되어 쓸모 없게 됩니다. 우리의 접근 방식은 최악의 열 충격 시나리오에서 교환되는 공기의 정확한 양을 계산하고 내부 압력 차를 안전하게 유지하는 동시에 내장된 건조제가 전체 유지 관리 주기 동안 처리할 수 있는 수준으로 습기 유입을 제한하는 멤브레인 면적과 수증기 투과율을 갖춘 통풍구를 선택하는 것입니다. 이는 까다로운 모든 생산팀이 신뢰할 수 있는 정밀 호흡 관리의 한 형태입니다.
3. 생산 시 심층 건조 및 제어된 조립
'내부' 수분 공급원을 제거하는 가장 효과적인 방법은 엄격한 건조 공정입니다. 최종 조립 전에 LED 모듈, PCB, 내부 배선, 커넥터 및 특정 구조 부품과 같은 모든 중요한 구성 요소를 정밀 오븐에서 85~105°C의 지속 온도로 구워서 흡수된 습기를 제거합니다. 베이킹 직후 습도가 30% RH 이하로 조절되는 건조실 환경에서 조립이 이루어집니다. 내부에 신선한 분자체 건조제 팩을 넣고 고정물을 밀봉합니다. 이러한 생산 방식은 내부 이슬점을 매우 낮은 수준으로 끌어 올려 김서림 없는 조명 수명을 위한 흔들리지 않는 기반을 마련합니다.
4. 사용자 측 사전 예방적 유지 관리: 벤트 청소 및 건조제 교체
진정한 '맞추고 잊어버리는' 엔지니어링은 없습니다. 콘서트 투어 중이나 장기간 야외 페스티벌이 진행되는 동안 벤트 표면에 먼지, 때, 기름이 쌓여 가스 교환을 방해하고 압력이 가해지면 막이 파열될 위험이 있습니다. 건조제는 결국 흡착 용량에 도달하게 됩니다. 이것이 바로 우리가 모든 사용자 문서와 교육에서 간단하지만 타협할 수 없는 루틴을 강조하는 이유입니다. 즉, 고압 세척기가 아닌 부드러운 솔로 통풍구 표면을 정기적으로 청소하는 것입니다. 벤트 멤브레인이 노화, 균열 또는 변형된 것처럼 보이면 즉시 교체해야 합니다. 마찬가지로 내부 습도 표시 카드를 모니터링하고 매 유지보수 주기마다 건조제 팩을 재생하거나 교체하십시오. 이러한 작고 규율 있는 조치는 열악한 환경에서 작동하는 모든 전문 조명기구에 대한 최종적이고 필수적인 방어선입니다.
야외 페스티벌 메인 무대나 혹독한 콘서트 투어 일정에서 밤마다 정확하고 영향력 있는 조명을 제공하는 설비는 단일 IP 테스트의 합격 등급보다 훨씬 더 많은 것을 요구합니다. 이는 제조업체가 열역학적 관리, 수분 제어, 정밀 조립에 대한 체계적인 숙달과 제품의 전체 수명 주기에 대한 깊은 존중을 입증하는 것입니다. 우리는 이러한 통찰력을 공유하여 모든 조명 디자이너, 생산 팀 및 조명 기술 엔지니어가 사양 시트를 넘어 진정으로 안정적인 조명 출력 뒤에 숨은 진정한 엔지니어링 가치를 이해할 수 있도록 돕습니다. 흐려지지 않고 김이 서리지 않으며 어떤 요소 앞에서도 정밀도를 잃지 않는 빔을 찾고 계시다면 당사는 더 많은 기술과 실제 사례 연구를 여러분과 공유할 준비가 되어 있습니다.
