무대 조명은 수십 년에 걸쳐 극적인 변화를 거듭해 단순한 고정 장치에서 고도로 자동화된 다중 매개변수 지능형 로봇 시스템으로 발전했습니다. 오늘날 역동적인 프로덕션은 몰입감 있고 잊을 수 없는 시각적 경험을 만들기 위해 이러한 고급 네트워크에 크게 의존하고 있습니다. 그러나 기본 기술을 탐색하는 것은 기술 이사, 조달 관리자 및 조명 디자이너에게 어려운 일로 느껴질 수 있습니다. 이 기술을 파악하는 것은 단순한 기계적 분해 그 이상입니다. 이는 라이브 이벤트 또는 영구 설치를 위한 지능형 설비를 적절하게 평가, 지정 및 배포하기 위한 중요한 기술 청사진 역할을 합니다.
이 가이드에서는 이러한 장치가 원시 에너지와 데이터를 처리하여 목표 광 출력을 생성하는 방법을 정확하게 배우게 됩니다. 귀하의 장소에 가장 적합한 것을 선택하는 데 도움이 되도록 다양한 광학 프로필 간의 하드웨어 차이점을 살펴보겠습니다. 마지막으로, 중요한 DMX 프로그래밍 프로토콜, 리깅 안전 지표, 전문가가 매일 의존하는 배포 현실에 대해 알아봅니다.

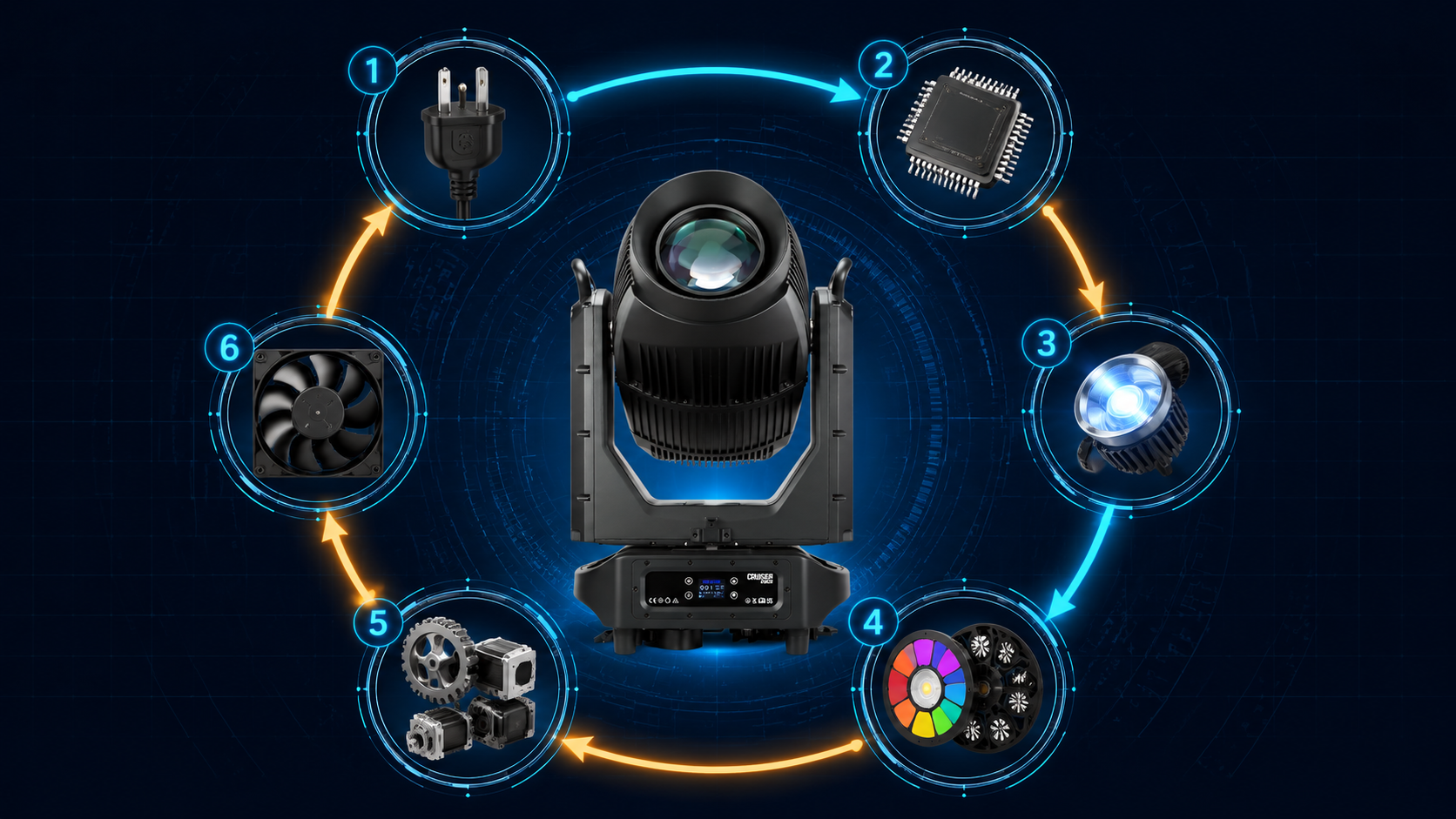

기계적 흐름: 움직이는 헤드라이트는 원시 AC 전원 및 DMX 데이터를 대상 광학 출력으로 변환하는 6단계 내부 프로세스를 통해 작동합니다.
전원 취약성: 움직이는 헤드를 기존 AC 조광기 회로에 연결하면 내부 마더보드가 되돌릴 수 없을 정도로 파괴됩니다.
전략적 소싱: 소규모 장소 또는 초기 투자의 경우 'Wash' 설비는 'Beam' 또는 'Spot' 모델보다 훨씬 더 높은 ROI를 제공합니다.
확장 가능한 제어: 전문적인 워크플로우는 DMX 매핑 및 제어 콘솔 '팔레트'를 사용하여 프로그래밍된 장면(큐)이 새로운 장소 크기에 즉시 적응되도록 합니다.

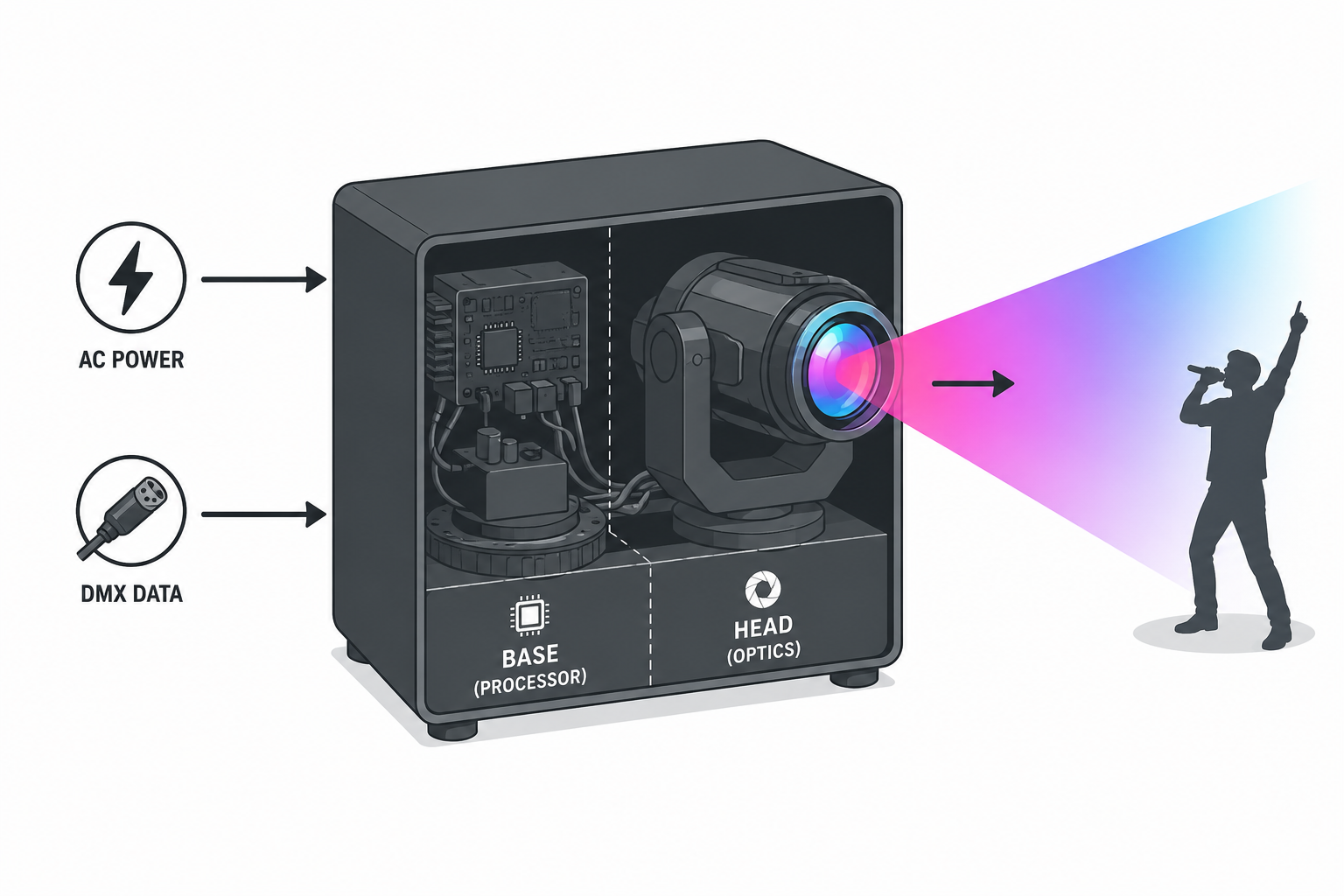

에너지와 데이터를 처리하는 블랙박스처럼 지능형 설비를 다룰 수 있습니다. 엔지니어는 일반적으로 하드웨어를 처리 장치가 들어 있는 베이스와 광학 어레이가 들어 있는 움직이는 헤드(종종 계란이라고 함)라는 두 가지 주요 섹션으로 나눕니다. 이러한 내부 흐름을 이해하면 운영자가 심각한 하드웨어 오류를 방지하는 데 도움이 됩니다.

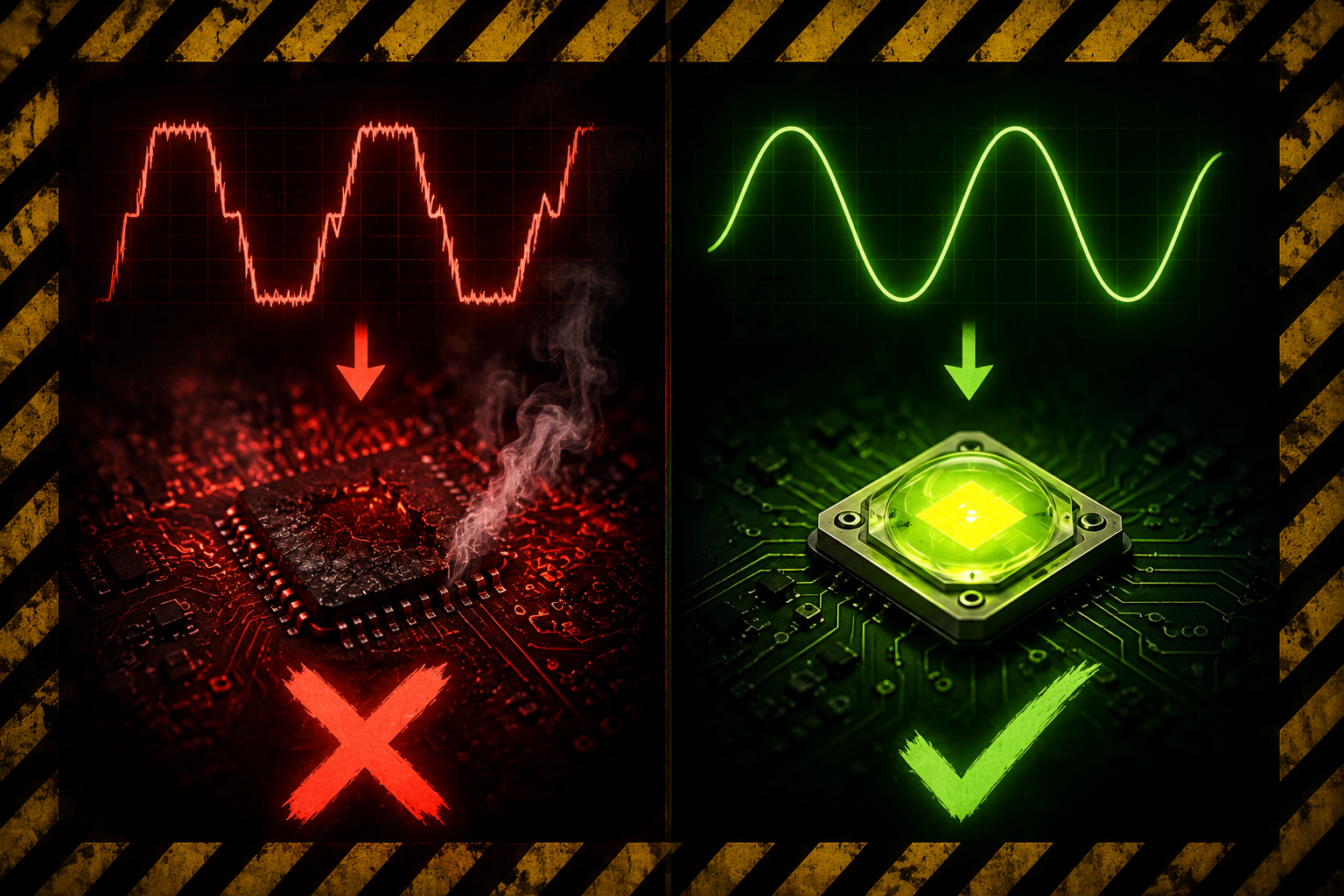

이 조명기는 희미하지 않은 AC 전원에만 연결해야 합니다. 기존의 극장용 조광기는 사인파를 잘라 전압을 줄이는 방식으로 작동합니다. 이 잘게 잘린 전력을 자동화된 장치에 연결하면 내부 로직 보드와 전원 공급 장치가 즉시 소진됩니다. 항상 직접 벽면 전원이나 전용 릴레이 팩을 사용하십시오.

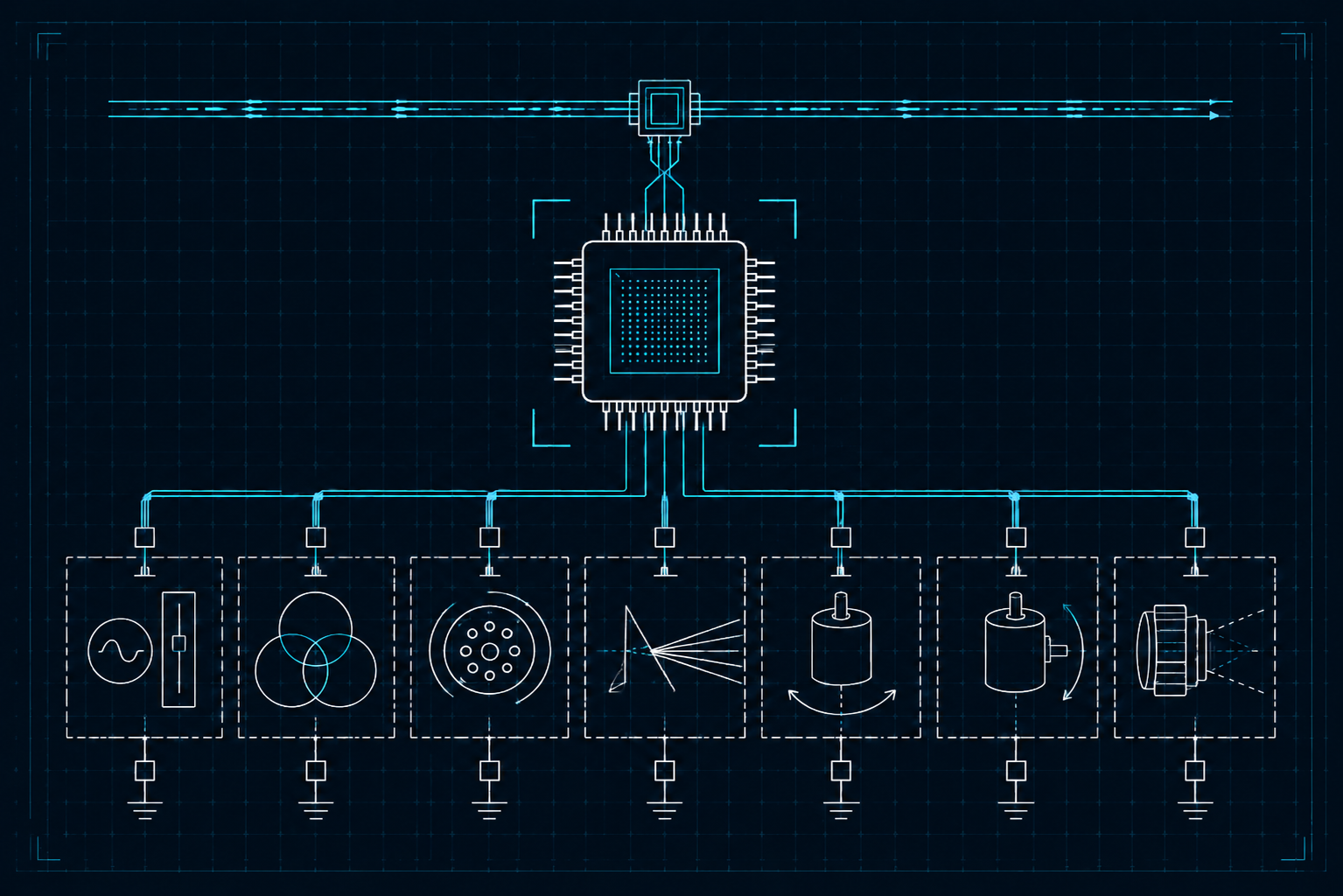

베이스는 일반적으로 DMX512 또는 Art-Net 프로토콜을 통해 제어 신호를 수신합니다. 내부 프로세서는 이 데이터 스트림을 읽고 특정 다중 채널 매개변수를 해당 조명기 기능에 할당합니다. 이 컴퓨터는 디지털 명령을 수십 개의 내부 모터에 대한 정확한 전압 조정으로 변환합니다.

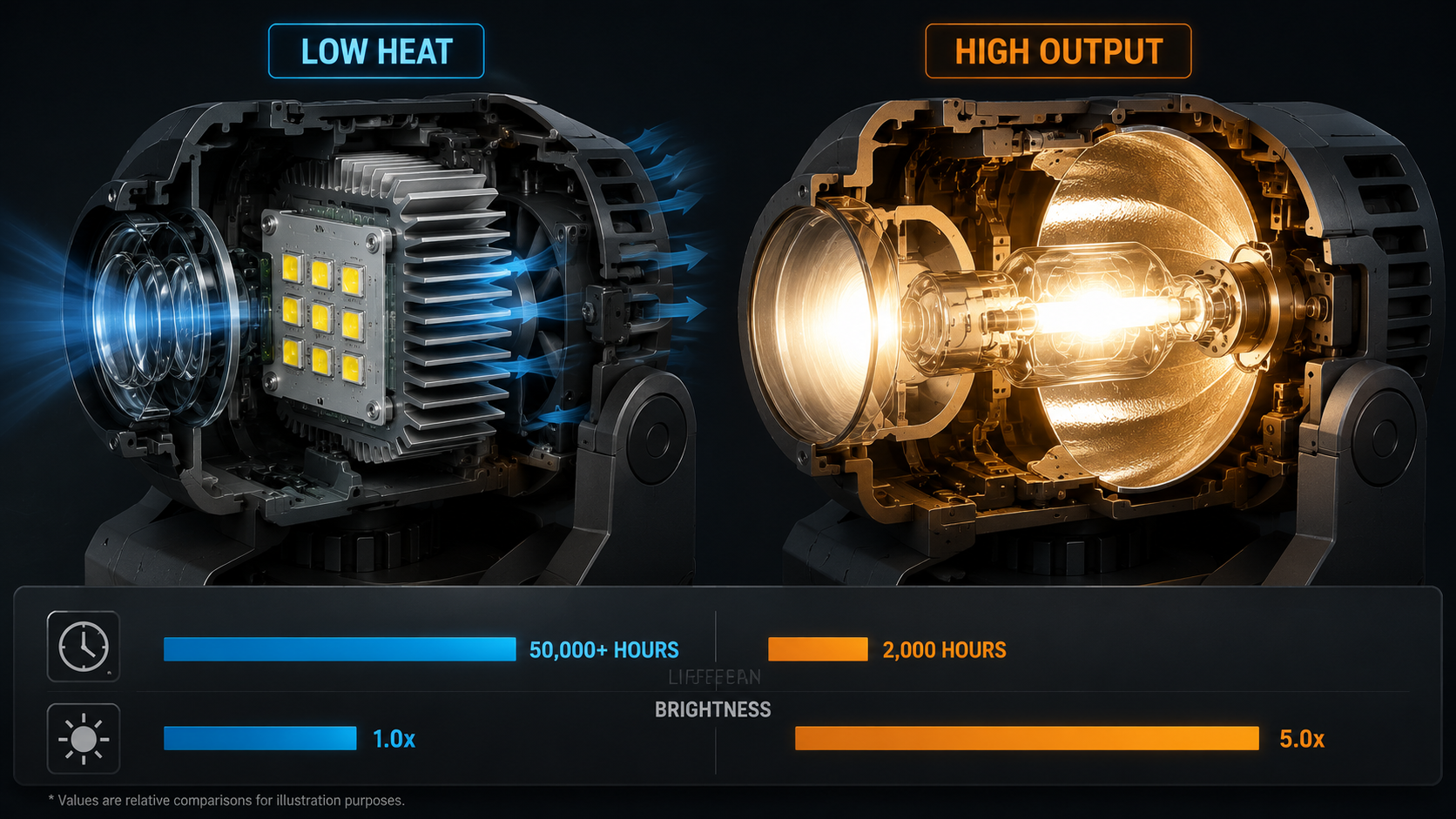

시스템이 기본 광원을 활성화합니다. 현대 장치는 더 시원하게 작동하고 더 효율적으로 작동하기 때문에 LED 엔진을 선호합니다. 반대로, 고출력 HMI 또는 HID 가스 방전 램프는 대규모 경기장 장비에서 일반적으로 사용됩니다. 작업자는 가스 방전 램프의 밝기를 전자적으로 조절할 수 없기 때문에 이러한 장치는 기계식 셔터를 사용하여 밝기를 제어합니다.

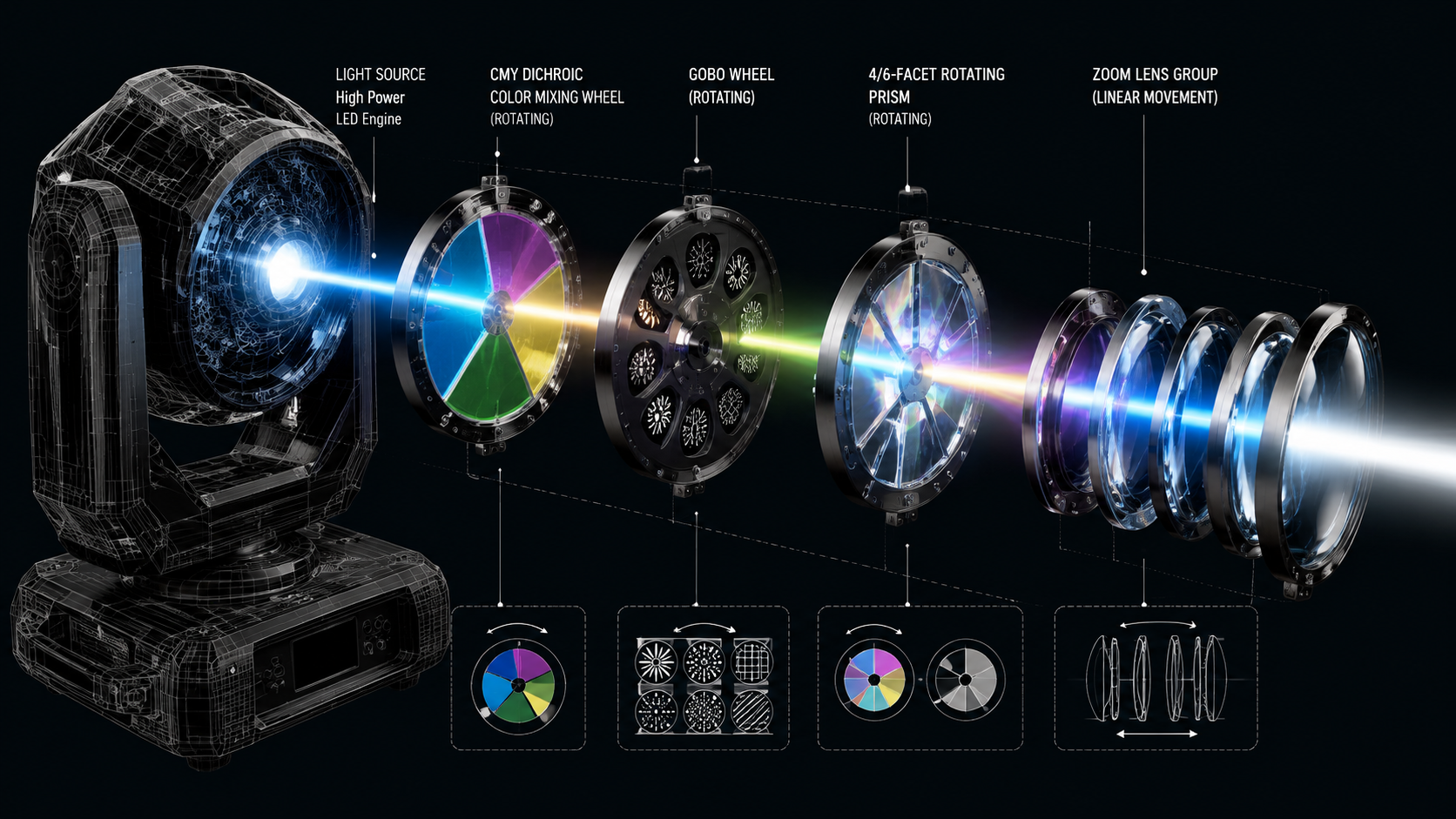

원시 빛은 복잡한 일련의 내부 모듈을 통해 이동합니다. 이는 이색성 유리 필터를 빔 경로로 밀어 넣어 무한한 색상을 혼합하는 CMY 감산 색상 혼합 플래그를 통과합니다. 그런 다음 빔은 고정된 색상 휠, 회전하는 Gobos(패턴 템플릿) 및 다면 프리즘에 부딪혀 최종 투영을 형성합니다.

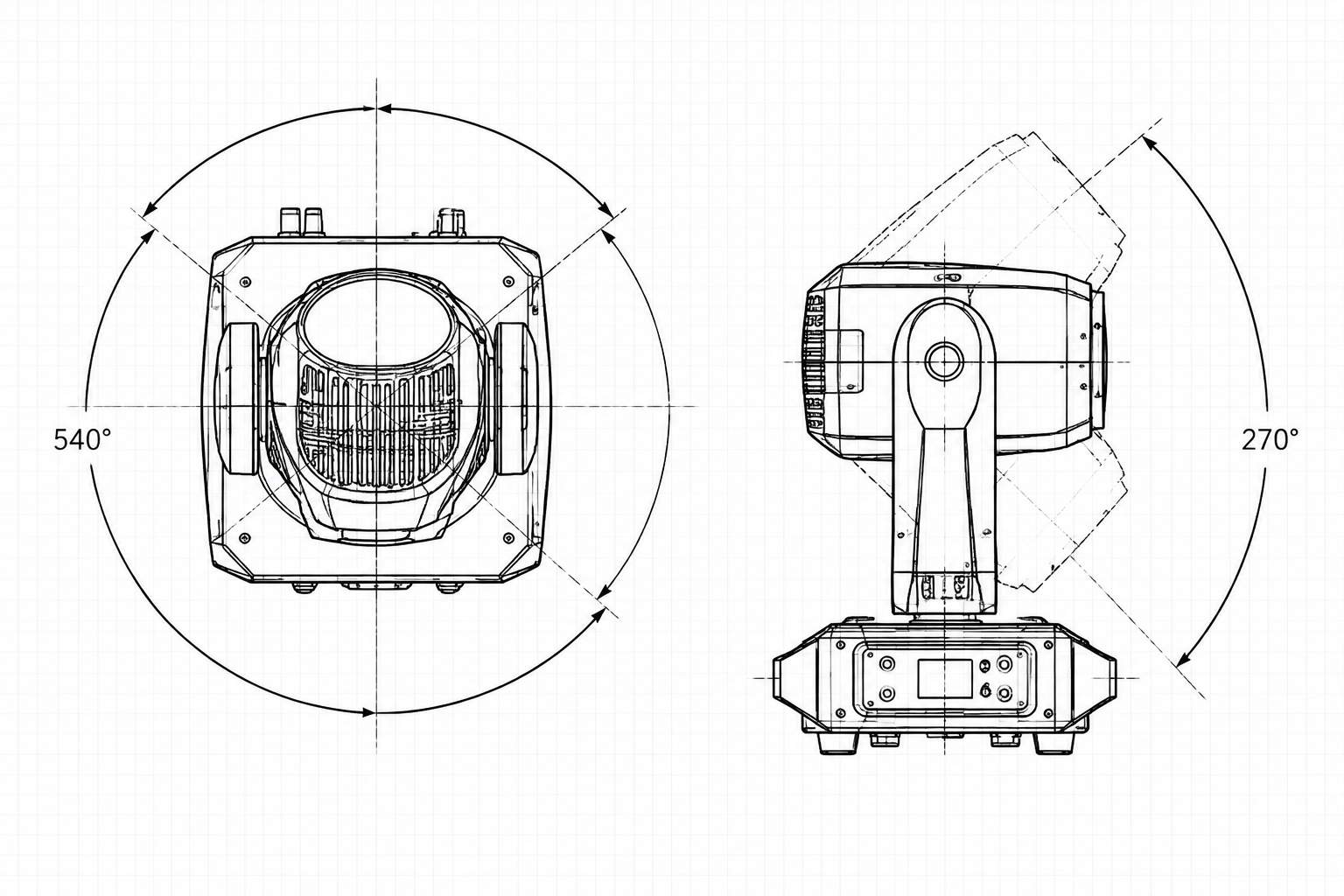

높은 토크의 스테퍼 모터가 고정 장치를 물리적으로 구동합니다. 요크 메커니즘은 일반적으로 360°~540° 회전하는 팬을 제어합니다. 한편, 보조 모터는 머리의 기울기를 제어하여 일반적으로 180°~270°의 모션을 제공합니다. 이 모터는 정밀한 디지털 인코딩을 사용하여 정확하고 반복 가능한 움직임을 보장합니다.
강렬한 광원은 엄청난 열을 발생시킵니다. 능동 냉각은 내부 팬과 알루미늄 방열판을 사용하여 이러한 열 부하를 분산시킵니다. 적절한 냉각은 갑작스러운 열 차단을 방지하고 매우 민감한 이색성 유리 구성 요소가 부서지는 것을 방지합니다.
| 공정 단계 | 주요 구성 요소 | 중요 기능 |
|---|---|---|
| 전력 공급 | 전원 공급 장치(PSU) | 디밍되지 않은 순수 AC 전압이 필요합니다. |
| 데이터 처리 | 로직 마더보드 | DMX/Art-Net을 모터 명령으로 변환합니다. |
| 소스 활성화 | LED 엔진 / HID 램프 | 원시 광자 출력을 생성합니다. |
| 광학 조작 | CMY 플래그, 고보, 프리즘 | 빔의 모양, 색상 및 질감을 지정합니다. |
| 기계적 포지셔닝 | 스테퍼 모터 | 팬(360°+) 및 틸트(180°+) 이동을 실행합니다. |
| 열 관리 | 팬 및 방열판 | 과열 및 유리 깨짐을 방지합니다. |

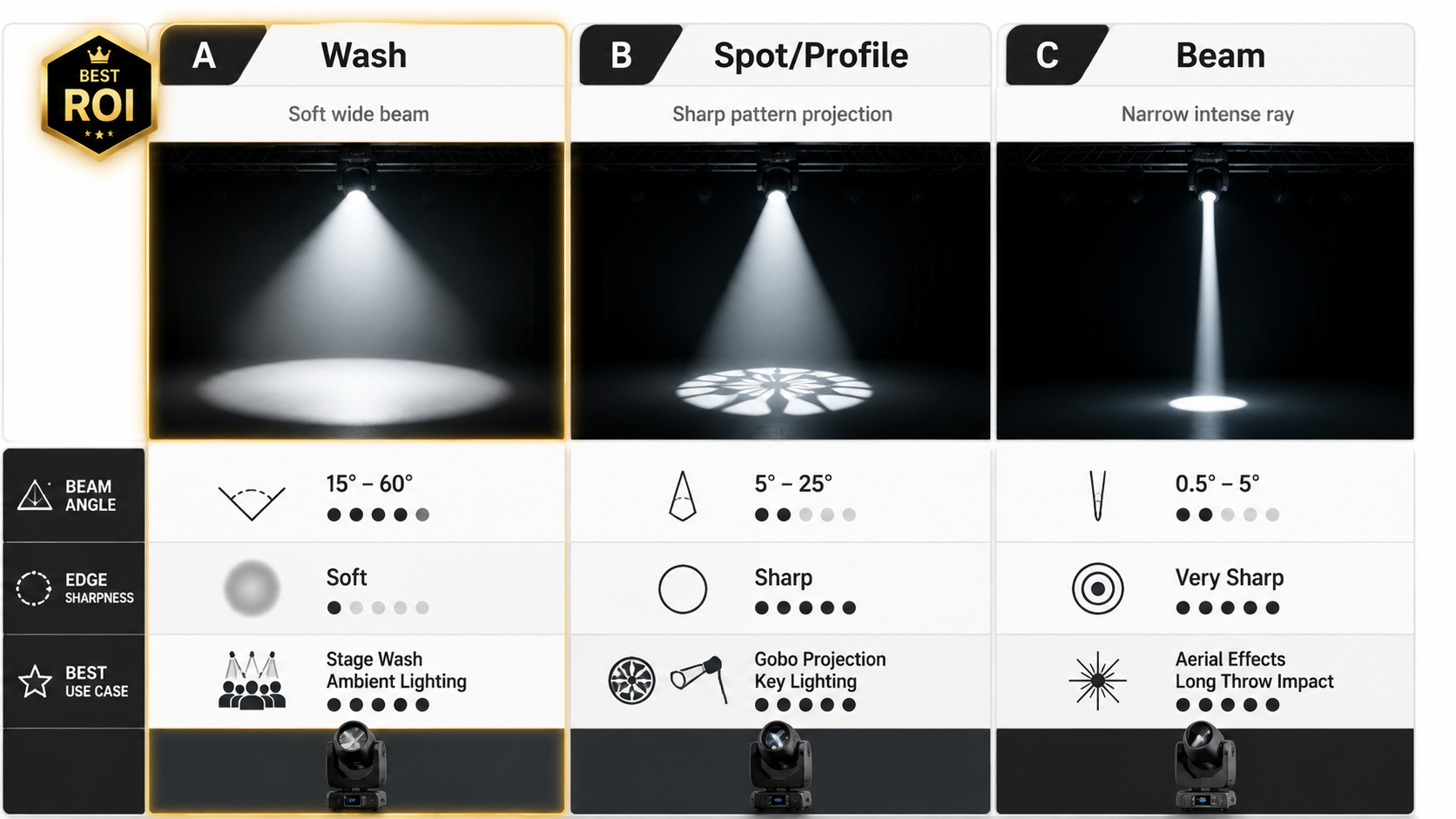

하드웨어 평가: 빔, 스폿 및 워시 프로필 중에서 선택
기술 책임자는 올바른 광학 등급을 선택할 때 끊임없이 구매자의 딜레마에 직면합니다. 고정 장치 광학을 특정 무대 요구 사항에 맞추면 다용도의 매우 효과적인 조명 장비를 구축할 수 있습니다.
메커니즘: 세척 설비는 종종 다중 LED 어레이를 특징으로 하는 넓은 렌즈를 활용하여 가장자리가 부드럽고 넓게 퍼진 빔을 생성합니다. 넓은 영역에 걸쳐 균일한 색상 범위를 제공합니다.
구현 현실: 이는 소규모 무대 또는 기업 장소에 대한 가장 실용적인 초기 투자를 나타냅니다. 기지 가시성이 최우선 순위입니다. 화려한 효과를 추가하기 전에 발표자나 연주자가 선명하게 조명을 받고 있는지 확인해야 합니다.
메커니즘: 스팟 고정 장치는 정밀한 초점 렌즈, 회전하는 Gobo 휠 및 가변 줌 기능을 갖추고 있습니다. '프로필'은 내부 프레임 셔터를 추가하여 한 단계 더 발전합니다. 이 금속 블레이드는 프로젝션 스크린이나 세트 피스에서 빛을 물리적으로 차단합니다.
구현 현실: 이 단위는 선명한 기업 로고와 같은 브랜드 시각적 아이덴티티를 투영하는 데 탁월합니다. 또한 바닥과 배경에 텍스처 패턴을 캐스팅하여 무대 깊이를 정의합니다.
메커니즘: 빔 고정 장치는 레이저와 같은 미세한 각도의 빛을 방출합니다. 그들은 특수 광학 장치를 사용하여 장거리에 걸쳐 빔을 믿을 수 없을 정도로 단단하게 유지합니다.
구현 현실: 이 장치는 대기 안개나 안개가 없으면 거의 쓸모가 없는 것으로 판명되었습니다. 안개가 자욱한 방에 매달려 있으면 환상적인 공중 건축 효과를 만들어냅니다. 기획자들은 주로 에너지 넘치는 콘서트 투어나 EDM 공연장을 위해 예약합니다.
메커니즘: 스캐너는 무거운 머리 전체를 움직이는 대신 빠르게 움직이는 외부 거울을 사용하여 광선의 방향을 지정합니다.
구현 현실: 가벼운 거울만 움직이기 때문에 스캐너는 훨씬 더 빠른 방향 변경을 실행합니다. 또한 머리 회전을 위한 여유 공간이 필요하지 않습니다. 따라서 제한적인 리깅 높이와 싸우는 지하 클럽이나 장소에 이상적입니다.
지능형 조명을 운영하려면 정교한 제어 전략이 필요합니다. 작업 이면의 '두뇌'는 엄격한 데이터 관리 및 확장 가능한 프로그래밍 방식에 따라 달라집니다.
전통적인 스태틱 라이트는 강도를 조정하기 위해 단 하나의 제어 채널만 있으면 됩니다. 반대로, 단일 무빙 헤드 라이트 설비에는 15개에서 30개 이상의 DMX 채널이 필요합니다. 이러한 개별 채널은 팬, 틸트, 청록색, 자홍색, 노란색, 고보 회전, 프리즘 인덱싱 및 초점을 제어합니다.
이러한 복잡성으로 인해 엄격한 주소 매핑이 필요합니다. 표준 DMX 유니버스는 정확히 512개의 채널을 포함합니다. 채널 1(20개 채널 점유)에서 시작하도록 조명기 A를 지정한다면, 조명기 B는 채널 21에서 시작해야 합니다. 두 개의 서로 다른 조명이 동일한 데이터 스트림을 해석하려고 시도하기 때문에 이러한 주소를 겹치는 것은 잘못된 조명기 동작을 유발합니다.
MA Lighting, High End Systems(Hog) 및 ETC와 같은 업계 리더가 제조한 최신 조명 콘솔은 '팔레트'를 사용하여 이 대규모 데이터 로드를 단순화합니다. 운영자는 특정 '리드 싱어 위치' 설정 또는 완벽한 '기업 브랜드 블루' 저장과 같은 기본 빌딩 블록으로 팔레트를 만듭니다.
그런 다음 프로그래머는 이 팔레트를 사용하여 실제 순차 조명 쇼를 구성하는 '큐'를 만듭니다. 이 워크플로우는 엄청난 확장성 이점을 제공합니다. 투어링 환경에서 운영자는 새로운 장소에서 기본 팔레트를 업데이트하기만 하면 됩니다. 자동으로 Palette를 참조하는 모든 큐는 즉시 업데이트되므로 지루한 재프로그래밍 시간이 절약됩니다.
아무리 완벽하게 프로그래밍된 쇼라도 물리적 배포로 인해 안전 위험이나 데이터 병목 현상이 발생하면 실패하게 됩니다. 이러한 정확한 위험을 완화하기 위한 업계 표준 관행이 존재합니다.
청중 위에 무거운 로봇 장비를 매달아 놓는 것은 엄청난 책임을 수반합니다. 표준 부하 안전 프로토콜에는 최소 2:1의 리깅 마진이 필요합니다. 이러한 고정 장치의 무게가 각각 15~50lbs라는 점을 고려하면 구조적 무결성은 협상할 수 없습니다.
최적의 행 높이가 렌즈 퍼짐 효율성을 좌우합니다. 작은 방과 클럽의 경우 8~12피트 간격을 목표로 합니다. 대형 콘서트 홀의 경우 15~25피트 높이의 장치를 장착하세요. 넓은 워시라이트를 너무 낮게 걸면 청중의 눈이 멀게 되고, 너무 높게 걸면 밝기가 약해집니다.
설비를 배선할 때 기술자는 DMX 신호를 한 장치에서 다음 장치로 데이지 체인 방식으로 연결합니다. DMX 터미네이터를 사용하여 이 체인의 최종 고정 장치에 항상 캡을 씌워야 합니다. 이 간단한 120옴 저항은 라인 끝의 디지털 신호를 흡수합니다.
DMX 회선을 종료되지 않은 상태로 두면 신호 바운스가 발생합니다. 디지털 데이터는 케이블에 반사되어 새로운 수신 신호와 충돌합니다. 이러한 데이터 손상으로 인해 무작위 섬광, 깜박이는 색상 또는 제어할 수 없는 모터 움직임이 발생합니다.
운영자는 전원 차단 시퀀스를 잘못 처리하여 피할 수 없는 하드웨어 오류를 일으키는 경우가 많습니다. 아크 또는 방전 램프를 사용할 때 먼저 DMX 콘솔을 통해 전구를 '제거'해야 합니다. 그러나 실제 장치의 전원은 켜진 상태로 두어야 합니다.
이렇게 하면 내부 냉각 팬이 추가로 5~10분 동안 작동할 수 있습니다. 냉각되기 전에 뜨거운 고정물을 옮기면 깨지기 쉬운 이색성 유리 렌즈가 쉽게 부서지고 계란 내부의 할로겐 성분이 파괴됩니다.
조달 관리자와 기술 이사는 새 장비를 최종 후보로 선정할 때 엄격한 평가 렌즈가 필요합니다. 눈부신 효과에만 초점을 맞추면 종종 통합 불량 및 하드웨어 비호환성 문제가 발생합니다.
의사결정자는 광원의 작동 수명을 신중하게 평가해야 합니다. 최신 LED 엔진은 매우 낮은 전력 소모를 유지하면서 30,000~50,000시간의 연속 사용 시간을 안정적으로 제공합니다. 이와 대조적으로 기존 방전 램프는 빈번하고 복잡한 전구 교체가 필요하며 막대한 양의 AC 전력을 소비합니다. 이러한 효율성 지표를 고려하면 예상치 못한 유지 관리 문제가 발생하는 것을 방지할 수 있습니다.
기업 행사의 경우 색상 정확도는 시각적 아이덴티티 준수에 직접적인 영향을 미칩니다. 단순한 정적인 컬러 휠에 안주하지 마십시오. 대신, 프리미엄 CMY 감산 혼합 시스템을 갖춘 설비를 우선시하십시오. 이러한 시스템을 통해 조명 디자이너는 엄격한 Pantone 기업 브랜드 지침을 정확하게 일치시켜 무대가 고객의 공식 마케팅 자료를 완벽하게 반영하도록 할 수 있습니다.
설비는 더 넓은 네트워크와 통신하는 능력만큼 유용합니다. Art-Net, sACN 및 무선 DMX 프로토콜의 기본 지원을 확인하여 현재 제어 인프라와의 완전한 호환성을 확인하십시오.
또한 제조업체의 소프트웨어 생태계를 조사하십시오. 정기적인 펌웨어 업데이트를 제공하는지 확인하세요. 이러한 업데이트는 스테퍼 모터 알고리즘을 최적화하고, 제어 버그를 패치하고, 초기 배포 이후 오랫동안 새로운 기능을 잠금 해제하는 데 매우 중요합니다.
움직이는 헤드라이트는 매우 복잡한 네트워크 의존형 로봇 시스템으로 기능합니다. 배포를 마스터하려면 예술적 비전과 엄격한 기술 프로토콜 간의 균형이 필요합니다. 성공적인 무대 디자인은 적절한 광학 등급 선택, 즉 워시 대 스팟을 언제 활용할지 파악하고 강력한 전력 및 데이터 인프라 규칙을 엄격하게 준수하는 데에도 똑같이 달려 있습니다.
전력 감사: 민감한 내부 마더보드를 보호하기 위해 전기 연결 장치가 모든 조광기 랙을 우회하는지 확인하십시오.
공간에 맞는 광학 장치 선택: 대기 빔 효과에 투자하기 전에 소규모 장소의 기본적인 가시성을 위해 워시 설비의 우선순위를 지정하세요.
데이터 체인 보호: 신호 무결성을 보장하려면 모든 DMX 실행이 끝날 때마다 항상 120Ω 터미네이터를 배치하십시오.
적절한 냉각: 물리적 타격 및 로드아웃 전에 모든 방전 설비에 대해 엄격한 10분의 팬 전용 냉각 기간을 요구합니다.
A: 이 동작은 일반적으로 모터 파손이 아니라 디지털 통신 오류를 나타냅니다. 이는 일반적으로 케이블 끝 부분에 DMX 터미네이터가 없거나 두 개의 고정 장치가 동일한 데이터 채널을 읽으려고 시도하는 DMX 주소 중복으로 인해 발생합니다.
A: 장치가 활성 극장용 조광기 팩에 연결되었을 가능성이 높습니다. 조광기 팩은 전기 사인파를 변경하여 밝기를 줄입니다. 지능형 설비는 내부 컴퓨터를 안전하게 작동하기 위해 지속적이고 조도가 낮은 릴레이 또는 벽면 전원이 필요합니다.
A: 방전 고정 장치의 경우 점화 장치가 고장났는지 또는 전구의 수명이 다했는지 확인하십시오. LED 장치의 경우 제어 콘솔에 기계식 셔터 채널이 열려 있고 마스터 디머 채널이 DMX를 통해 켜져 있는지 확인하십시오.
A: 사람이나 풍경을 비추는 워시 조명의 경우 no. 그러나 빔 및 스폿 설비의 경우 청중이 공중에 매달린 실제 조명 샤프트를 시각화하기를 원한다면 대기 안개 또는 안개가 절대적으로 필수입니다.
